Detalhes do produto:
|
Product Name: | Truss Type Bridge Girder Launcher | Color: | Customized |
---|---|---|---|
Current overload protection system: | include | Limited switch: | include |
Voltage lower protection function: | include | Warranty: | 2 years |
Place of Origin: | Henan, China | velocidade de curso do guindaste: | 5m/Min |
Rated Lifting Moment: | 500kn | Span: | 50M |
Velocidade de elevação: | 0-1m/min | Power supply: | 380v 3phase or customized |
Máquina resistente do lançador de 100 Ton Truss Type Double Beam para a estrada

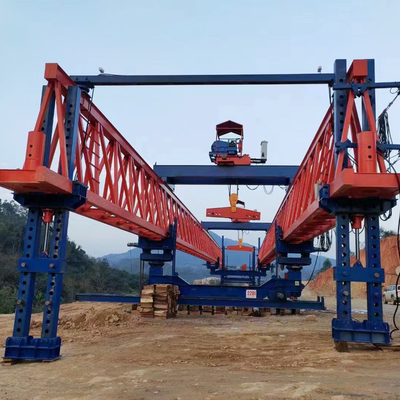

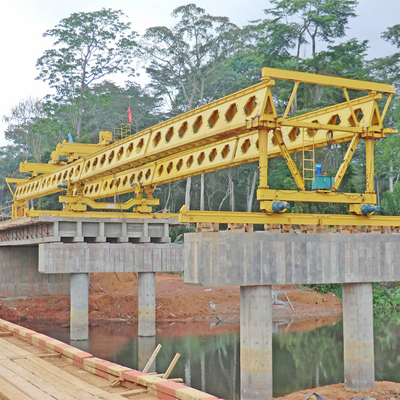

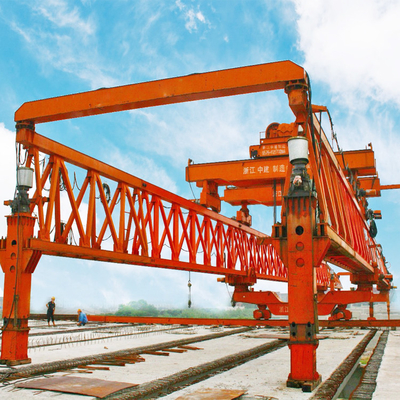

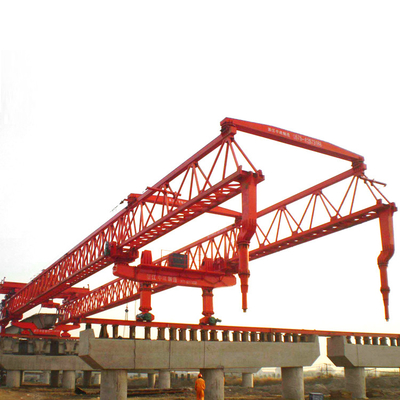

Tipo descrição do fardo do lançador da viga de ponte
O tipo lançador do fardo da viga de ponte é um equipamento de construção especializado usado construindo pré-fabricou pontes concretas, de aço ou compostas. É uma máquina automotora que se mova nos trilhos ou nas esteiras rolantes, e projetou levantar, transporte, e o lugar pré-fabricou vigas ou segmentos nos cais ou nos limites da ponte. Este método da construção é amplamente utilizado na ereção da estrada de ferro do longo-período, da estrada, e de pontes pedestres, porque oferece vantagens como o tempo de construção reduzido, a segurança melhorada, e o controle da melhor qualidade.
Produtos relacionados
Tipo parâmetros do fardo do lançador da viga de ponte
Peso de levantamento | t | 60 | 80 | 100 | 150 | |
raio da ponte | m | 20-30 | 20-35 | 30-40 | 35-50 | |
Inclinação | abaixo de 1/20 | |||||
Raio de gerencio | m | 200 | 250 | 300 | 350 | |
Ângulo da ponte enviesada | 0~15° | |||||
velocidade de viagem da loja | longitudinalmente movendo-se | |||||
levantamento | 1 | 1,2 | 0,8 | 0,6 | ||
6/0.6 | ||||||
velocidade de viagem do guindaste | longitudinalmente movendo-se | 6/0.6 | ||||
sidesway | 6/0.6 |
Tipo vantagens do fardo do lançador da viga de ponte
Componentes do tipo lançador do fardo da viga de ponte
Estrutura principal do fardo: A estrutura principal do fardo, chamou frequentemente o pórtico de lançamento, serve como a espinha dorsal do lançador. É uma grande estrutura de aço com um seção transversal triangular ou retangular, projetado fornecer a estabilidade e o apoio para as cargas pesadas.
Sistema de levantamento: O sistema de levantamento é composto das gruas ou dos guinchos múltiplos que são conectados à estrutura principal do fardo. É responsável para levantar, abaixar, e posicionar as vigas ou os segmentos de ponte durante o processo da construção.
Sistemas moventes longitudinais e transversais: Estes sistemas permitem o lançador da viga de mover-se ao longo da linha central da ponte (movimento longitudinal) e lateralmente através do período da ponte (movimento transversal). Podem ser postos pelos motores hidráulicos ou elétricos e são montados frequentemente nos trilhos ou nas esteiras rolantes.
Sistema de apoio: O sistema de apoio inclui os cais, os limites, ou os apoios provisórios que guardam o lançador em posição durante o processo da construção. Às vezes, o lançador tem suas próprias pés ou guigas do apoio para manter a estabilidade.
Sistema de controlo: O sistema de controlo vigia o funcionamento total do lançador da viga, incluindo a coordenação do levantamento, movendo-se, e sistema de apoio. Envolve tipicamente controles manuais e automatizados para assegurar a operação segura e eficiente.
Embalagem e entrega
Métodos de embalagem:
1. As peças elétricas são embaladas pela caixa de alta qualidade da madeira compensada, para reduzir a distorção no transtorte;
2. Os feixes principais, os feixes da extremidade e a grua elétrica são embalados pelo pano tecido plástico. Puder reduzir a abrasão quando transporte.
Métodos da entrega:
1. Se o tamanho do lançador concreto de 150 toneladas do feixe de T é apropriado para o navio de recipiente, geralmente pelo recipiente;
2. Se o tamanho é demasiado grande, geralmente pelo navio maioria ou pelo recipiente após o truncamento; As maneiras do transporte são baseadas em reduzir o custo para você e mantêm o desempenho do guindaste.
Prazo de entrega:
Dentro de 30 a 40 dias de trabalho após o recibo do depósito.
Transporte:
geralmente 35 dias a 50 dias ao porto de destino.
