Detalhes do produto:
|
Nome do produto: | guindaste do lançador da viga | Cor: | Personalizado |
---|---|---|---|
Sistema de proteção contra sobrecarga atual: | Inclua | Interruptor limitado: | Inclua |
A tensão abaixa a função da proteção: | Inclua | Garantia: | 2 anos |
Lugar de origem: | Henan, China | velocidade de curso do guindaste: | 5m/Min |
Momento de levantamento avaliado: | 500KN | Período: | 50m |
Velocidade de levantamento: | 0-1m/min | Fonte de alimentação: | 380v 3phase ou personalizado |
Guindaste do lançador da viga do uso de 100 Ton Top Quality Railway Building para a estrada

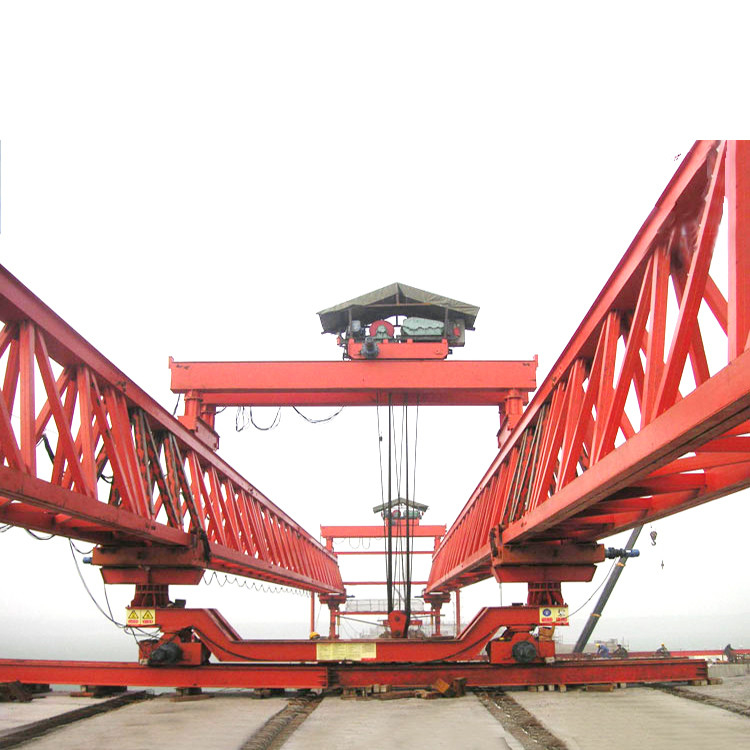

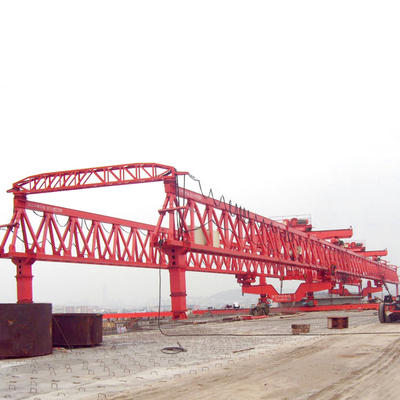

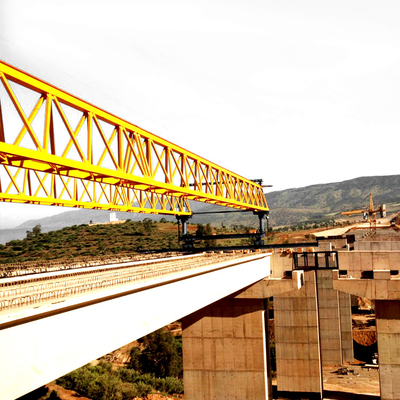

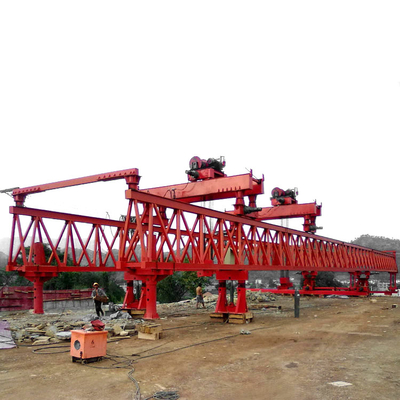

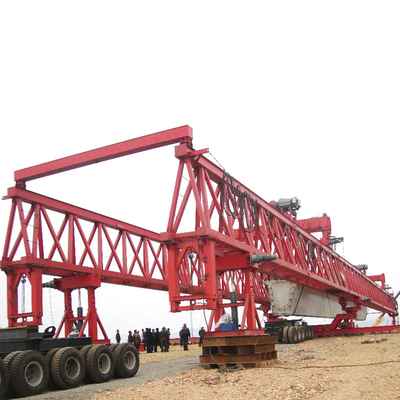

descrição do guindaste do lançador da viga
A máquina da ereção da viga de ponte funde uma adaptação de uma vasta gama de trabalho, desempenho excelente, operação conveniente, estrutura da segurança em um único todo. Tem a construção de aço do tipo do trilho pré-fabricou o feixe que iça o equipamento de cremalheira. Este produto pode ser usado não somente na construção lisa, mas igualmente cumprir a construção da inclinação da estrada da montanha, raio pequeno a ponte curvada, exigências enviesadas da ponte e da ponte do túnel.
A máquina da ereção da viga de ponte consiste na viga principal, no guindaste, nos pés dianteiros, nos pés traseiros, no cilindro dianteiro do pé, no cilindro traseiro do pé e na conexão transversal dos pés dianteiros, médios, traseiros. A peça de controle é composta do sistema hidráulico e do sistema de controlo elétrico. A máquina da ereção da viga de ponte é caracterizada pela estrutura compacta razoável e a instalação conveniente, a viga padrão principal é conectada pela conexão de pino. A estrutura dobro da viga é conectada entre as duas vigas do quadro pela tubulação soldada.
A máquina da ereção da viga de ponte não somente pode encontrar estabelecido padrão, mas igualmente pode encontrar a ereção transversal da curva, ereção variável do período, feixe contínuo do período, feixe composto, etc. de aço contínuo além do que a ereção da ponte, apoiou simplesmente a ereção da viga e ponto que levanta, é caracterizada pela boa estabilidade, a eficiência elevada, a segurança e a confiança, ajuste conveniente do período variável e operação conveniente e etc.
Produtos relacionados
parâmetros do guindaste do lançador da viga
Peso de levantamento | t | 60 | 80 | 100 | 150 | |
raio da ponte | m | 20-30 | 20-35 | 30-40 | 35-50 | |
Inclinação | abaixo de 1/20 | |||||
Raio de gerencio | m | 200 | 250 | 300 | 350 | |
Ângulo da ponte enviesada | 0~15° | |||||
velocidade de viagem da loja | longitudinalmente movendo-se | |||||
levantamento | 1 | 1,2 | 0,8 | 0,6 | ||
6/0.6 | ||||||
velocidade de viagem do guindaste | longitudinalmente movendo-se | 6/0.6 | ||||
sidesway | 6/0.6 |
vantagens do guindaste do lançador da viga
características da segurança do guindaste do lançador da viga
A segurança é a edição a mais importante para guindastes. Para assegurar a segurança, os seguintes dispositivos de segurança são equipados no guindaste do BL.
Interruptor de limite de viagem do guindaste.
Dispositivo de proteção da sobrecarga.
Dispositivo de levantamento do limite da altura.
A tensão abaixa a função da proteção.
Função da proteção da sequência de fase.
A emergência para a função.
Tampa da chuva para a grua exterior, unidades de condução, compartimento elétrico.
Indicador de Warining: noites de piscamento e sons de advertência.
Infra-detector sem fio para o anti-conluio.
Embalagem e entrega
Métodos de embalagem:
1. As peças elétricas são embaladas pela caixa de alta qualidade da madeira compensada, para reduzir a distorção no transtorte;
2. Os feixes principais, os feixes da extremidade e a grua elétrica são embalados pelo pano tecido plástico. Puder reduzir a abrasão quando transporte.
Métodos da entrega:
1. Se o tamanho do lançador concreto de 150 toneladas do feixe de T é apropriado para o navio de recipiente, geralmente pelo recipiente;
2. Se o tamanho é demasiado grande, geralmente pelo navio maioria ou pelo recipiente após o truncamento; As maneiras do transporte são baseadas em reduzir o custo para você e mantêm o desempenho do guindaste.
Prazo de entrega:
Dentro de 30 a 40 dias de trabalho após o recibo do depósito.
Transporte:
geralmente 35 dias a 50 dias ao porto de destino.
FAQ
1. Que é a informação deve mim fornecer quando inquérito sobre o lançador concreto de 150 toneladas do feixe de T?
1,1 nós precisamos o desenho da ponte; a inclinação longitudinal máxima e a inclinação transversal máxima;
1,2 o desenho da viga/feixe;
2. Que são padrão da inspeção para o teste de carga do lançador concreto de 150 toneladas do feixe de T?
2,1 o teste de carga dinâmica carga avaliado de 1,1 vezes, viga principal faz não abaixo da deflexão, todos os mecanismos trabalham bem, os parâmetros de desempenho encontram a procura do projeto, todos os interruptores de limite e dispositivos do bloqueio da proteção da segurança são seguros, todas as peças sobresselentes não têm o rachamento e a conexão flexível, todos os motores e os contatores não são superaquecimento.
2,2 o teste de carga estática carga avaliado de 1,25 vezes, todos os mecanismos trabalha bem, o guindaste para 20-30 o minuto como a carga experimental é levantada 10 cm altos, então medida da viga principal abaixo da deflexão (teodolito, régua). A carga experimental colocada para medir a curvatura superior da viga principal, repete 3 vezes, construção de aço não tem a deformação permanente;
3. Como fazer a ponte da estrada vigas concretas?
a. Pré-fabricação completa do período.
b. Pré-fabricação da viga do segmento.
c. Viga fundida no mesmo sítio do período completo.
d. Segmente molde-em-situ.
4. Como sobre a manutenção do lançador concreto de 150 toneladas do feixe de T?
4,1 lubrificação: O desempenho de funcionamento e a vida útil de todos os mecanismos do guindaste dependem da lubrificação a uma extensão grande.
4,2 corda de fio de aço: A fratura do fio tem que especialmente ser observada. Uma corda de fio de aço nova tem que ser mudada imediatamente com a condição de fio quebrado, costas quebradas e vestir a perda a desfazer-se do padrão.
4,3 propagador: O propagador tem que ser verificado regularmente.
4,4 bloco de polia: Principalmente a condição vestindo da raça da corda da verificação, verifica se a flange de roda esteja rachada e se a polia poderia obter colada no eixo ou não.
4,5 rodas: Regularmente a flange e o passo de roda da verificação, uma roda nova têm que imediatamente ser substituídos como a peça da quebra ou vestir na flange de roda alcança 10% da espessura da roda; Re-lustrar tem que ser feito como diâmetros entre duas rodas da movimentação no passo difere mais do que D/600, ou há cicatriz severa no passo.
4,6 freio: Verifique uma vez pelo deslocamento; O freio deve estar no movimento exato, e os pinos não reservam ser colados. As maxilas do freio caberão as rodas de freio corretamente; o intervalo das maxilas do freio será igual abri-los.
5. Quantos pessoais e equipamento para montar o lançador concreto de 150 toneladas do feixe de T no worksite que nós precisamos?
Pessoais: equipamento de 8 a 10 trabalhadores
Guindaste do caminhão > 50 t: 2 grupos
Corda de fio Φ19.5 de aço 8 m: 4 cordas
Dorminhocos: diversos
Máquina de solda elétrica: 1 grupo
Oxigênio, acetileno: 1 grupo
Martelo (12 libras e 8 libras): 1 grupo para cada um
Chave e pincher: diversos
Gradienter: 1 grupo
