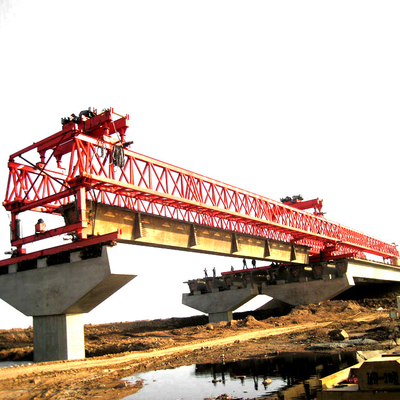

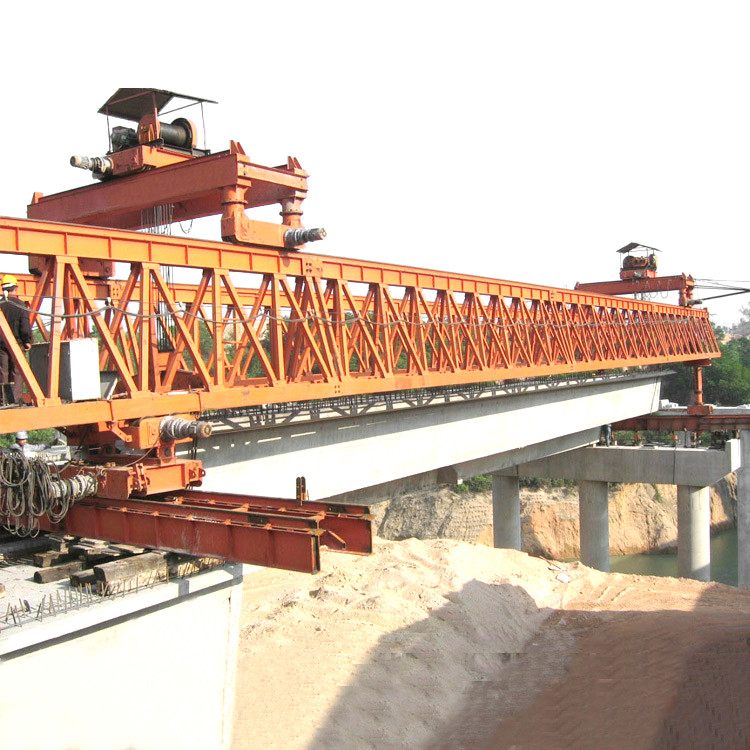

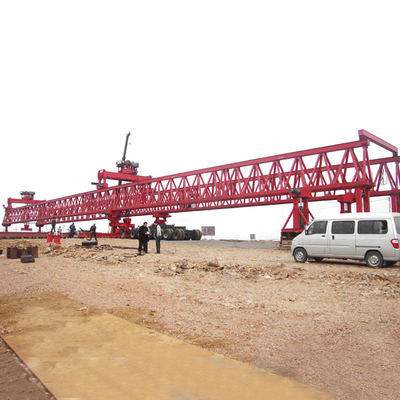

Descrição da máquina da ereção da viga de ponte

O pórtico de lançamento da estrada de JQ é uma maquinaria de construção profissional, que seja usada para transferir o concreto da estrada pré-fabrique blocos e feixes de ponte à posição dos limites ou dos suportes, e a ponte então construída da estrada ou da estrada.

Compôs de dispositivos moventes horizontais da viga, de vigas principais, de sistema de apoio, de dispositivos moventes verticais do pórtico, de dispositivos moventes horizontais do pórtico, do sistema hidráulico e do sistema de controlo elétrico.

A ponte da estrada é a tabuleta concreta pré-reforçado do feixe da ponte da estrada ou a seção do feixe que levanta para construir uma ponte sobre o carregamento na maquinaria de construção especial. Principalmente pelo conjunto longitudinal do carro liso do deslocamento do feixe, componentes da viga, sistema de apoio, o sistema de deslocamento longitudinal, o sistema transversal, sistema hidráulico, componentes de sistema de controlo elétrico.

A viga principal é geralmente estrutura dobro do fardo do feixe. O formulário presentemente doméstico da estrutura da ponte da estrada aproximadamente no mesmos, a diferença principal é que o formulário longitudinal da ponte do feixe do guia e através da maneira. De acordo com o feixe longitudinal do guia os formulários podem ser divididos na única ponte do feixe do guia e a ponte dobro do feixe do guia, de acordo com através do formulário é dividida na ponte de LunGuiShi e na máquina de passeio.

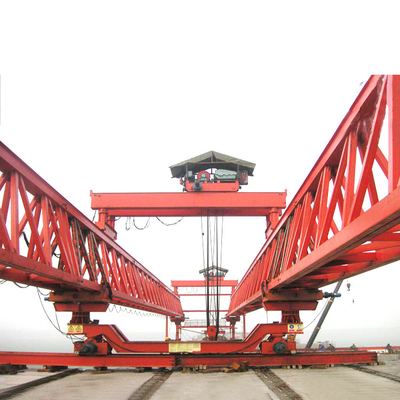

Detalhes das peças de máquina da ereção da viga de ponte

Parâmetros da máquina da ereção da viga de ponte

Vantagens da máquina da ereção da viga de ponte

* é de pouco peso, transporte, a instalação e a remoção é muito conveniente

* o lançador do feixe representa uma boas estabilidade, eficiência elevada, segurança e confiança, fáceis ajustar transversal e fácil de operar variáveis

* os pés fazem não através da plataforma de ponte quando o movimento longitudinal, nenhuma necessidade de colocar a órbita movente vertical, reduz a pressão na plataforma

* tem três que o método que escolhe acima do pré-fabricou o feixe: da retaguarda do lançador do feixe no nível da plataforma, de baixo no rés do chão, ou do lado da ponte

Características da segurança da máquina da ereção da viga de ponte

As séries de Shenghua BL são projetadas para a segurança. Os guinchos são equipados com o sistema de quebra dobro. Mediante solicitação nós fornecemos o sistema de quebra triplo. O botão de parada da emergência, interruptor de limite, sensor é ficado situado no lugar designado. A iluminação e as peças de substituição são parte dos artigos que vêm com nosso lançador do feixe.

Embalagem e entrega

Métodos de embalagem:

1. As peças elétricas são embaladas pela caixa de alta qualidade da madeira compensada, para reduzir a distorção no transtorte;

2. Os feixes principais, os feixes da extremidade e a grua elétrica são embalados pelo pano tecido plástico. Puder reduzir a abrasão quando transporte.

Métodos da entrega:

1. Se o tamanho do lançador concreto de 150 toneladas do feixe de T é apropriado para o navio de recipiente, geralmente pelo recipiente;

2. Se o tamanho é demasiado grande, geralmente pelo navio maioria ou pelo recipiente após o truncamento; As maneiras do transporte são baseadas em reduzir o custo para você e mantêm o desempenho do guindaste.

Prazo de entrega:

Dentro de 30 a 40 dias de trabalho após o recibo do depósito.

Transporte:

geralmente 35 dias a 50 dias ao porto de destino.

FAQ

1. Que é a informação deve mim fornecer quando inquérito sobre o lançador concreto de 150 toneladas do feixe de T?

1,1 nós precisamos o desenho da ponte; a inclinação longitudinal máxima e a inclinação transversal máxima;

1,2 o desenho da viga/feixe;

2. Que são padrão da inspeção para o teste de carga do lançador concreto de 150 toneladas do feixe de T?

2,1 o teste de carga dinâmica carga avaliado de 1,1 vezes, viga principal faz não abaixo da deflexão, todos os mecanismos trabalham bem, os parâmetros de desempenho encontram a procura do projeto, todos os interruptores de limite e dispositivos do bloqueio da proteção da segurança são seguros, todas as peças sobresselentes não têm o rachamento e a conexão flexível, todos os motores e os contatores não são superaquecimento.

2,2 o teste de carga estática carga avaliado de 1,25 vezes, todos os mecanismos trabalha bem, o guindaste para 20-30 o minuto como a carga experimental é levantada 10 cm altos, então medida da viga principal abaixo da deflexão (teodolito, régua). A carga experimental colocada para medir a curvatura superior da viga principal, repete 3 vezes, construção de aço não tem a deformação permanente;

3. Como fazer a ponte da estrada vigas concretas?

a. Pré-fabricação completa do período.

b. Pré-fabricação da viga do segmento.

c. Viga fundida no mesmo sítio do período completo.

d. Segmente molde-em-situ.

4. Como sobre a manutenção do lançador concreto de 150 toneladas do feixe de T?

4,1 lubrificação: O desempenho de funcionamento e a vida útil de todos os mecanismos do guindaste dependem da lubrificação a uma extensão grande.

4,2 corda de fio de aço: A fratura do fio tem que especialmente ser observada. Uma corda de fio de aço nova tem que ser mudada imediatamente com a condição de fio quebrado, costas quebradas e vestir a perda a desfazer-se do padrão.

4,3 propagador: O propagador tem que ser verificado regularmente.

4,4 bloco de polia: Principalmente a condição vestindo da raça da corda da verificação, verifica se a flange de roda esteja rachada e se a polia poderia obter colada no eixo ou não.

4,5 rodas: Regularmente a flange e o passo de roda da verificação, uma roda nova têm que imediatamente ser substituídos como a peça da quebra ou vestir na flange de roda alcança 10% da espessura da roda; Re-lustrar tem que ser feito como diâmetros entre duas rodas da movimentação no passo difere mais do que D/600, ou há cicatriz severa no passo.

4,6 freio: Verifique uma vez pelo deslocamento; O freio deve estar no movimento exato, e os pinos não reservam ser colados. As maxilas do freio caberão as rodas de freio corretamente; o intervalo das maxilas do freio será igual abri-los.

5. Quantos pessoais e equipamento para montar o lançador concreto de 150 toneladas do feixe de T no worksite que nós precisamos?

Pessoais: equipamento de 8 a 10 trabalhadores

Guindaste do caminhão > 50 t: 2 grupos

Corda de fio Φ19.5 de aço 8 m: 4 cordas

Dorminhocos: diversos

Máquina de solda elétrica: 1 grupo

Oxigênio, acetileno: 1 grupo

Martelo (12 libras e 8 libras): 1 grupo para cada um

Chave e pincher: diversos

Gradienter: 1 grupo
